中空錨桿技術條件及其特點說明

　　(1)普通中空注漿錨桿單根母體抗拉斷力應不小于180KN;錨桿錨固抗拔力：Ⅱ類圍巖不小于80KN;Ⅲ類及以上圍巖不小于100KN。

　　(2)錨桿孔位偏差應控制在±1.5cm之內。

　　(3)錨桿安設后每300根至少選擇3根作為一組進行拉拔力試驗，圍巖條件或原材料變更時另作一組。同組錨桿28天的抗拔力均勻值應滿足設計要求;每根錨桿抗拔力值不得小于設計值的90%。

　　中空錨桿的結構特點為了從根本上克服普通砂漿錨桿的弊端，改善錨桿的施工工藝和工作特性，確保錨桿工程質量，幾年來杭州圖強公司先后開發了RD普通中空注漿錨桿系列、EX鋼質漲殼中空注漿錨桿系列、SD自進式中空注漿錨桿系列和YD預應力中空自進式注漿錨桿，以及相應的DML30—2型錨桿專用注漿泵和扭力扳手等配套裝置，形成了完整的中空注漿錨桿體系，能適應不同地層和不同設計承載力的巖土錨固工程的要求。

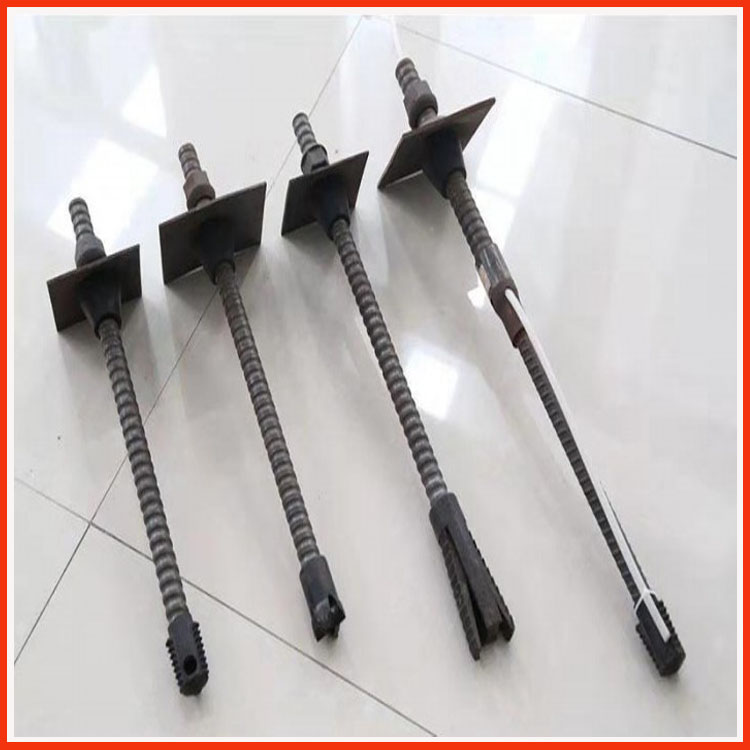

　　普通中空注漿錨桿由中空錨桿體、硬質塑料錨頭、止漿塞、墊板和螺母組成：鋼質漲殼中空注漿錨桿由中空錨桿體、鋼質漲殼錨頭、止漿塞、墊板和螺母組成;S進式中空注漿錨桿由中空錨桿體、自進鉆頭、聯接套、止漿塞、墊板和螺母組成(圖3);預應力中空缺進式注漿錨桿由中空錨桿體，自進鉆頭、連接套、對中器、PE套管、自由段鋼套管、止漿塞、墊板和螺母組成。中空注漿錨桿具有以下一些特點，從而大大進步了錨桿的可靠性與適應性。

　　a. 普通中空注漿錨桿采用先插進中空桿體.后在中空桿體的孔腔中由內向外灌注水泥漿，且錨孔外端口有止漿塞和托板，能有效地防止漿液的外溢，保證桿體與孔壁間的注漿飽滿，這樣就能沿錨桿全長傳遞剪應力和拉應力，確保錨固范圍內的巖體得到加固.必要時，還可以實施壓力注漿，使漿液向桿體周邊巖體的裂隙內滲透擴散，使錨固范圍內的巖體得到進一步加固。

　　b.注漿凝固后，可用扭力扳手擰緊螺母，提供10KN左右的托板抗力在錨桿端頭形成具有與機械式錨桿相似的球形壓力區(如圖)，從而可控制巖體開挖后的初期變形，阻止破碎巖塊掉落。

　　c.普通中空注漿錨桿采用漲殼中空注漿錨桿或預應力自進式中空注漿錨桿，通過擰緊螺母或張拉裝置能主動地將張拉荷載傳遞給巖土體，錨桿端部的球形或錐形壓力區明顯增大(圖5c、5d)，井能進步軟弱結構面或潛伏滑移面的抗剪強度。按一定間距排列的漲殼式或自進式預應力錨桿可使錨固范圍內的巖體構成壓應力拱帶，明顯增強隧洞或邊坡工程的穩定性。
